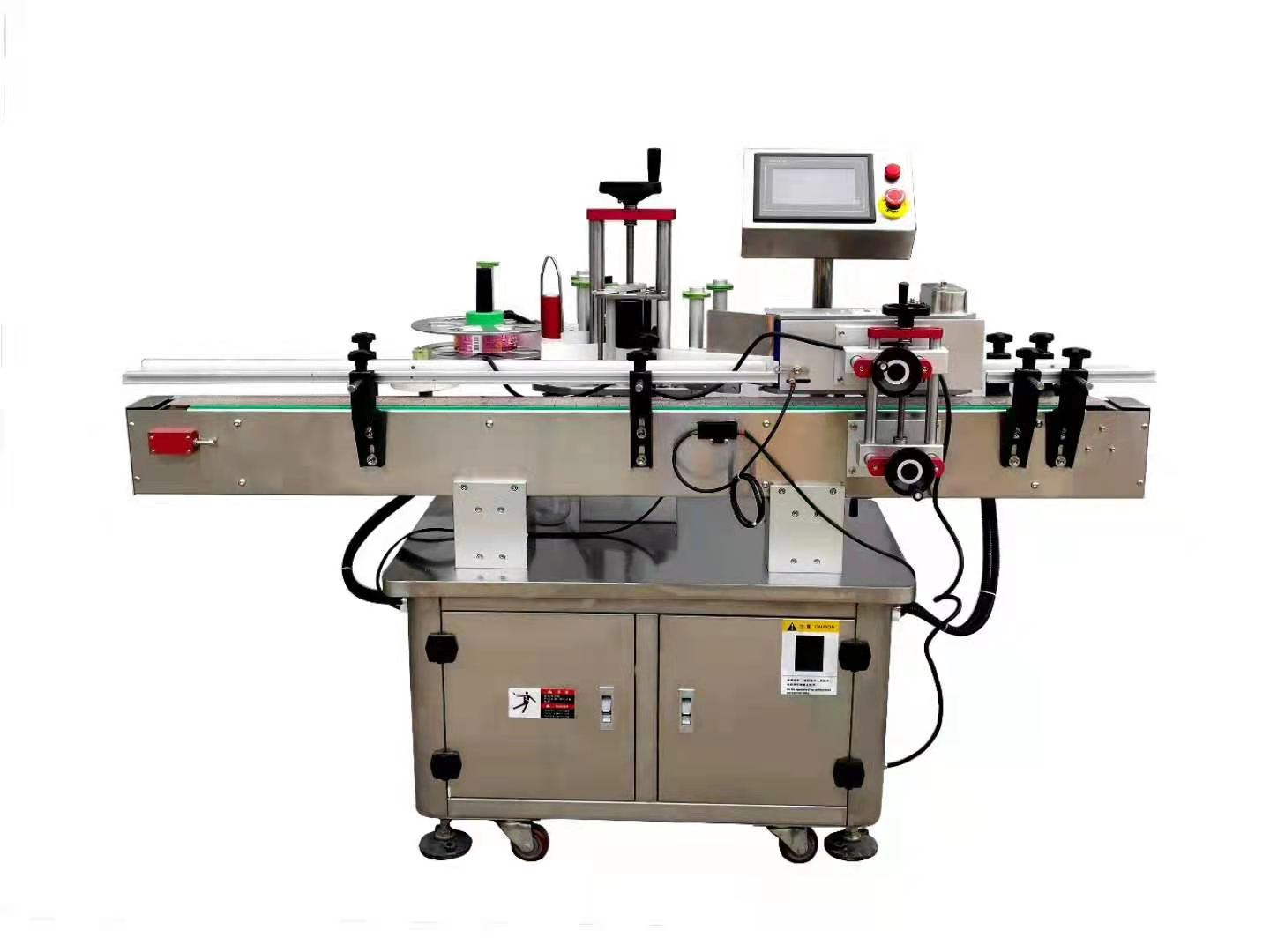

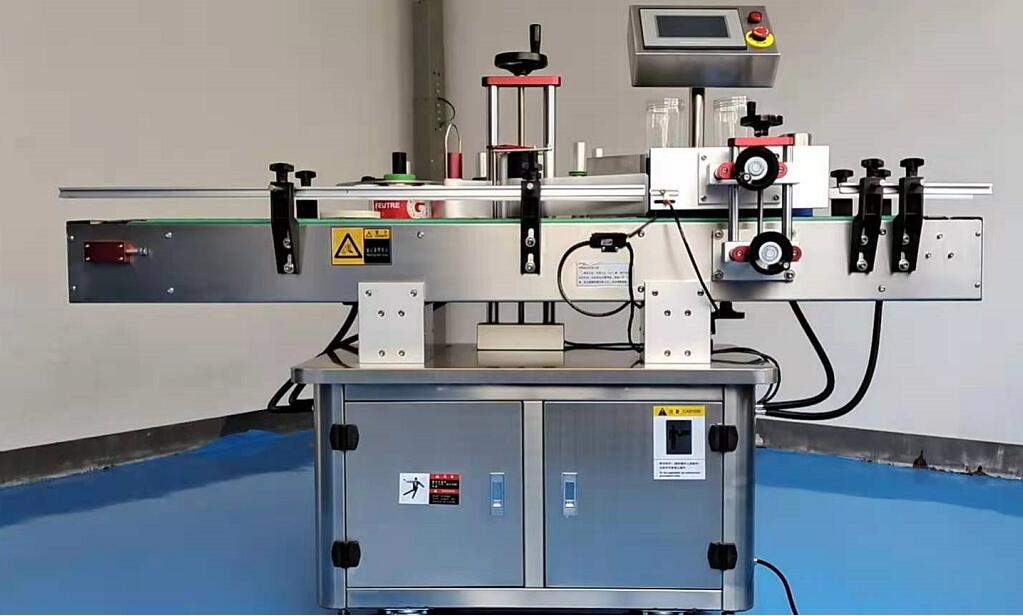

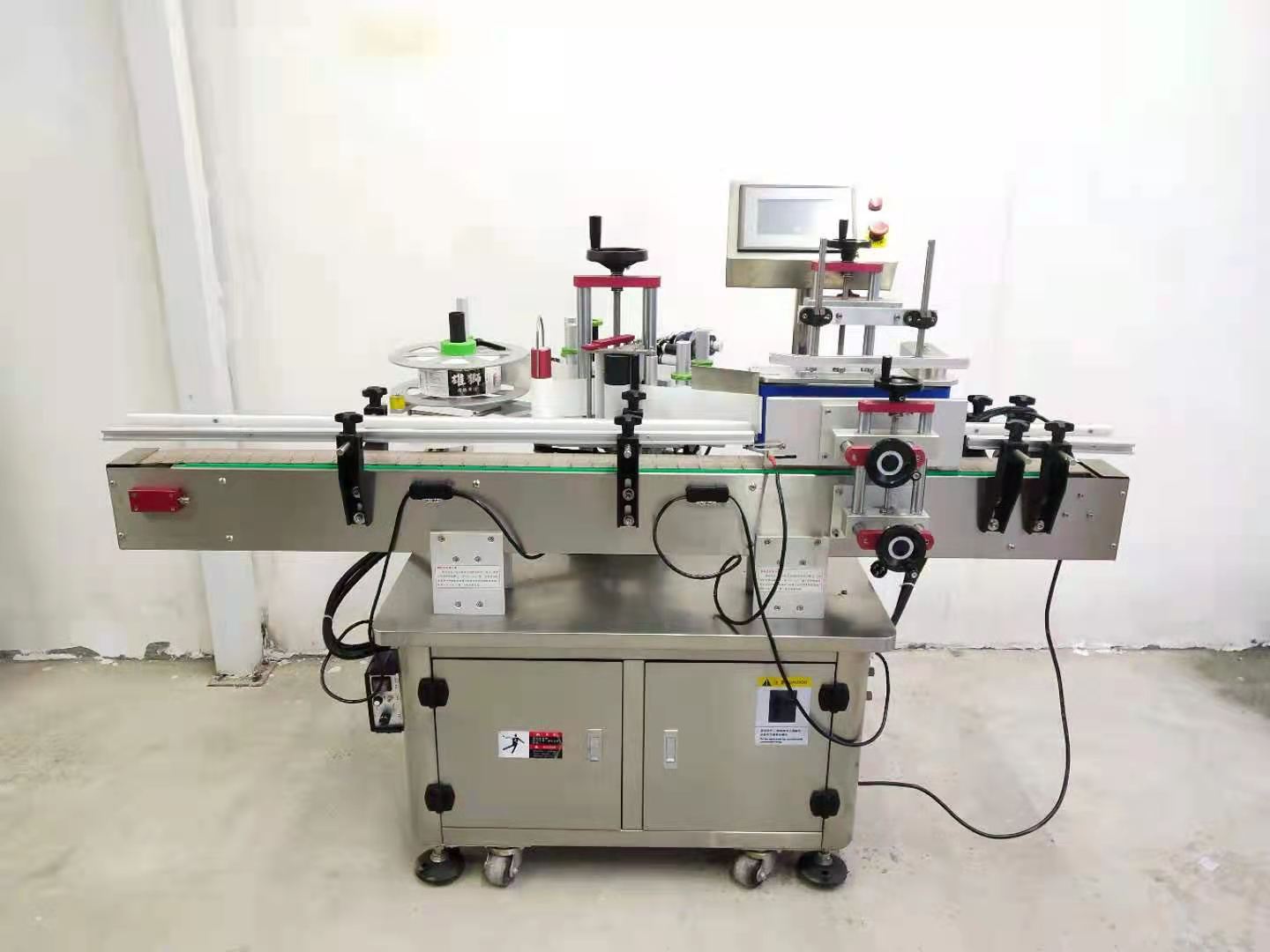

PLM-200圆瓶贴标机介绍

一、适用范围

  主要适用于医药、日化、食品等行业的圆柱形物体全周或者半周的自动贴标要求;

  二、操作控制系统

  全球知名品牌的PLC及伺服出标系统，多功能人机操作界面、生产计数、参数调整等可视化监控，具有丰富的帮助功能和故障显示功能;可预设多组贴标参数、变更瓶子时无须重新设定;可自动检测标签长度等功能;

  三、设备特征

  设备整体材质为国际标准S304不锈钢/进口合金材质、双层阳极氧化处理，不生锈及变形，耐腐蚀性高且适用于任何生产环境。

  可选配德国原装贴标引擎，更精湛的同步自适应贴标控制，大幅减少简化人员操作及调整，提高整体效率，在更换物料及标签后，只需略加调整便可以实现即放即贴，降低对现场人员的素质要求。

  分瓶机构采用硅胶轮分瓶，使物料等距的进入到贴标处，稳定和精准;卷标机构选用可拆卸塑带或工业同步带使标签附着更牢靠;

  四、可选配

  透明和不透明标签的专用传感器、单机操作可选配进料及收料转盘，提高效率，节约人工成本、条码检测，有无标签检测，剩余标签报警功能。

  五、技术参数以及结构图

基本参数：

本设备主要适用于各种加工件产品的平面贴标，设备的主要技术参数如下：

■ 贴标方式：单/双侧贴标。

■ 精度：±1mm（不计工件、标签误差）

■ 效率：50-80个/分钟

■ 料卷：内径76mm，外径300mm

■ 标签规格：按照要求定制

■ 标签种类：不透明标签

■ 电源：220V，50HZ

■ 电机功率：550-750W

■ 标签制作要求：

     a、标签与标签之间间隔2-4mm；

     b、标签距离底纸边沿2mm；

     c、标签底纸用格拉辛材质的底纸，此种底纸韧性好，防止拉断（避免切伤底纸）。

系统特点及功能：

■贴标头上下、前后可调，满足不同工件的贴标需要。

■贴标效果好、无气泡、无褶皱，增加产品竞争力。

■选用优质的配件，性能稳定。

■模块化设计，维护方便，检修成本低。

■工作过程:

核心工作原理：传感器检测到产品经过，传回信号到贴标控制系统，信号经过PLC处理后，在适当时刻送出标签贴附在产品设定位置上，产品流经覆标装置，标签被覆牢固，到达后段毛刷处进行刷标，一张标签的贴附动作完成。

■功能特点:

贴标精度高，细分步进电机驱动送标，送标精准；标带绕行纠偏机构设计，保证标签牵引过程中不左右偏移；偏心轮技术应用于牵引机构，牵引标签不打滑，确保出标精准；

坚固耐用，采用三杆调整机构，充分利用三角形的稳定性，整机坚实耐用；

智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费；

触摸屏操作界面，全中文注释和完善的故障提示功能，各种参数调整简单快捷，操作方便。
